스테레오리소그래피(SLA)는 액체 광경화성 수지를 자외선(UV) 레이저로 경화시켜 3차원 형상을 층별로 제작하는 대표적인 적층 제조(Additive Manufacturing) 기술입니다. 1986년 Charles Hull이 최초로 개발하고 특허를 취득하면서 3D 프린팅의 기반 기술 중 하나로 자리 잡았습니다.
SLA 프린터는 일반적으로 수지 통, 빌드 플레이트, 레이저, 그리고 레이저 경로를 정밀하게 제어하는 갈바노미터(검류계)로 구성되어 매우 높은 해상도의 출력이 가능합니다. 필라멘트를 녹여 쌓는 FDM이나 분말을 소결하는 SLS 방식과는 다른 원리로, 매끄러운 표면 조도와 우수한 디테일 표현 능력으로 차별화됩니다.
초기에는 SLA 기술이 주로 시제품 제작(Prototyping) 용도로 사용되었으나, 재료 과학의 진보와 프린터 기술의 발달에 따라 기능성 부품과 제조 보조 도구 생산으로 응용 영역이 넓어지고 있습니다. 광경화성 수지의 물성 향상과 사용자 친화적인 기기 설계는 단순 개념 모델을 넘어 실제 산업용 부품 제작이 가능하도록 변화를 이끌었습니다.
3D프린팅의 다른 방식들이 궁금하시다면 글룩 블로그의
"3D프린팅 기술의 모든 것: 적층 제조의 원리부터 산업의 미래까지" 편을 참고하여 보세요.)
산업용 3D프린팅 기술이 제조업의 패러다임을 바꾸고 있습니다. 과거 시제품 제작에 머물렀던 기술은 이제 최종 부품 생산은 물론, 생산 라인의 효율과 품질을 좌우하는 핵심 보조 도구 제작에까지 그 영역을 넓히고 있습니다. 특히 SLA(Stereolithography) 방식의 3D프린팅은 타의 추종을 불허하는 정밀성과 표면 품질을 바탕으로, 제조 현장의 필수 요소인 지그(Jigs), 치구(Fixtures), 검사구(Inspection Tools) 제작에 혁신을 가져오고 있습니다.
전통적인 CNC 가공 방식으로는 수 주가 걸리고 막대한 비용이 발생했던 제조 보조 도구들을, 이제 산업용 SLA 3D프린팅을 통해 단 하루 만에, 훨씬 저렴한 비용으로 제작할 수 있는 시대가 열렸습니다. 이 글에서는 3D프린팅 전문 서비스기업 글룩의 핵심 기술인 SLA 방식이 어떻게 제조 현장의 정밀도와 생산성을 극대화하는지, 그 원리와 실제 산업 사례를 통해 심도 있게 살펴보겠습니다.
제조 보조 도구의 중요성과 산업용 3D프린팅의 역할
제조 공정에서 지그, 치구, 검사구는 동일하고 호환 가능한 부품을 효율적으로 생산하기 위한 필수 도구입니다. 이들은 작업물을 정확하게 고정하고(치구), 가공 도구의 위치를 안내하며(지그), 최종 부품의 품질을 검증(검사구)하여 반복성과 정밀성을 보장합니다.
하지만 전통적인 금속 가공 방식은 시간과 비용 문제, 그리고 복잡한 형상 구현의 한계로 인해 신속한 공정 개선에 걸림돌이 되었습니다. 바로 이 지점에서 산업용 SLA 3D프린팅이 강력한 대안으로 부상합니다. 디지털 설계만 있으면 어떤 복잡한 형상의 맞춤형 도구라도 신속하게 제작할 수 있어, 제조 공정의 민첩성과 효율성을 획기적으로 향상시킵니다.
SLA의 높은 반복성과 정밀도는 작업자의 실수를 줄이고, 생산 효율과 품질을 동시에 개선합니다. 디지털 기반의 워크플로우는 설계-제작-테스트-수정의 반복 주기를 하루 안으로 단축시키며, 이는 지속적인 공정 개선과 생산성 향상이라는 현대 제조업의 핵심 가치와 정확히 맞닿아 있습니다.
SLA 3D프린팅 기반 지그, 치구, 검사구의 개념 및 활용
글룩의 산업용 SLA 기술은 각 제조 보조 도구의 목적에 맞춰 최적화된 솔루션을 제공합니다.
1. 지그(Jig): 정밀 작업을 위한 완벽한 가이드 지그는 드릴링이나 부품 정렬 시 가공 도구를 정확한 위치로 안내하는 역할을 합니다. 산업용 SLA 3D프린팅은 다음과 같은 이점을 제공합니다.
- 정밀한 맞춤 설계: 복잡한 부품의 곡면에 완벽하게 들어맞는 맞춤형 드릴 지그를 제작하여 인적 오류를 원천적으로 차단합니다.
- 경량성 및 인체공학: 가벼운 고분자 수지로 제작되어 작업자의 피로도를 줄이고, 인체공학적 설계를 통해 작업 효율을 높입니다.
- 고성능 소재 적용: 글룩의 내열 레진 ‘죠스그레이’와 같은 고강도 소재를 사용하면 금속에 준하는 내구성을 가진 드릴 가이드를 신속하게 제작할 수 있습니다.

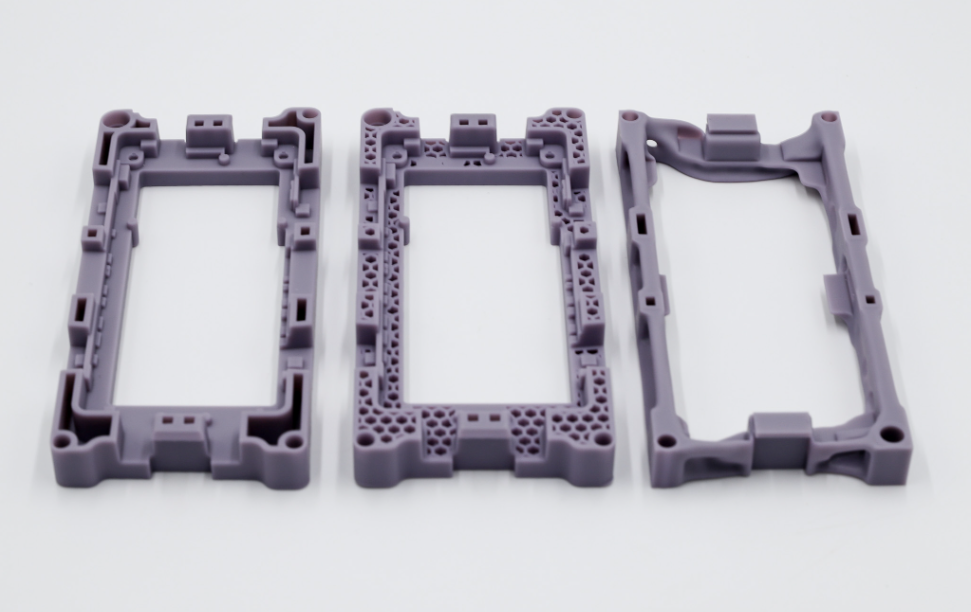

2. 치구(Fixture): 흔들림 없는 고정으로 품질 일관성 확보 치구는 가공, 조립, 용접 과정에서 부품을 안정적으로 고정하는 도구입니다. SLA 기술은 치구 제작에 혁신을 가져옵니다.
- 복잡한 형상 고정: 불규칙하거나 섬세한 형상의 부품도 손상 없이 안정적으로 고정할 수 있는 맞춤형 치구를 제작합니다.
- 기능 통합: RFID 태그 삽입 공간, 텍스트 각인, 클램프 기능 등을 치구 내부에 직접 통합 설계하여 기능성을 극대화할 수 있습니다.
- 사례: Volvo Trucks는 500개 이상의 SLA 3D프린팅 치구를 도입하여 생산 속도와 품질을 동시에 향상시켰으며, Ashley Furniture는 외주 대비 절반의 비용으로 치구를 자체 제작했습니다.
3. 검사구(Inspection Tool): 품질 관리의 정밀도를 높이다 검사구는 최종 제품이 설계 규격을 충족하는지 평가하는 품질 관리의 핵심 도구입니다. 산업용 SLA 3D프린팅은 검사구 제작에 최적화되어 있습니다.
- 높은 정밀도: 0.05mm 이하의 정밀도로 Go/No-Go 게이지, 프로파일 검사구, CMM(3차원 측정기) 고정 장치 등을 제작하여 측정의 신뢰도를 높입니다.
- 신속한 교체 및 수정: 검사구가 마모되거나 설계가 변경되었을 때, 즉시 새로운 검사구를 출력하여 품질 관리 공정의 중단을 최소화합니다.
- 투명 소재 활용: 글룩의 Clear Resin을 사용하면 검사구 내부의 유체 흐름을 시각적으로 확인하거나, 부품과의 정합 상태를 직접 눈으로 검사할 수 있어 활용도가 높습니다.
SLA 3D프린팅의 압도적 장점: 왜 산업 현장은 SLA를 선택하는가?
산업용 SLA 3D프린팅이 지그, 치구, 검사구 제작에 가장 적합한 기술로 평가받는 이유는 명확합니다.
탁월한 정밀도와 표면 품질
SLA는 현존하는 3D프린팅 기술 중 가장 우수한 해상도를 자랑합니다. 사출 성형에 버금가는 매끄러운 표면은 후처리 시간을 단축시키고, 측정의 정확도를 보장합니다.
생산 속도 및 리드 타임 단축
수 주가 걸리던 CNC 가공과 달리, 단 하루 만에 설계부터 제작, 테스트까지 완료할 수 있습니다. 이는 개발 주기를 단축하고 시장 변화에 민첩하게 대응하는 원동력이 됩니다.
비용 효율성
고가의 금형이나 툴링 없이 소량 맞춤 생산이 가능하며, 재료 낭비가 적고 마모된 도구를 손쉽게 재출력할 수 있어 장기적인 유지보수 비용을 절감합니다.
설계 자유도와 기능 통합
내부 냉각 채널, 언더컷 등 전통 방식으로는 구현이 불가능했던 복잡한 설계를 현실화하고, 다양한 기능을 부품 내부에 직접 통합할 수 있습니다.
재료의 다양성
글룩은 일반 레진부터 내열, 내구성, 투명, ESD(정전기 방지), 생체적합성 레진에 이르기까지, 플라스틱 3D프린팅 기술 중 가장 폭넓은 소재 포트폴리오를 제공합니다. 이를 통해 고객의 특정 요구사항에 완벽하게 부합하는 맞춤형 도구 제작이 가능합니다.
산업용 SLA 3D프린팅은 지그, 검사구, 치구와 같은 제조 보조 도구의 제작 방식을 근본적으로 변화시키고 있습니다. 이는 단순히 도구를 만드는 것을 넘어, 제조업체가 생산 프로세스를 최적화하고, 비용을 절감하며, 끊임없이 변화하는 시장 요구에 민첩하게 대응할 수 있는 강력한 수단을 제공합니다.
글룩은 산업 현장에서 검증된 SLA 기술력과 폭넓은 소재에 대한 깊은 이해를 바탕으로, 고객의 제조 경쟁력을 함께 설계하고 개선하는 파트너입니다. 단순한 출력 서비스를 넘어, 초기 설계부터 반복 테스트, 최종 납품까지 전 과정을 함께하며 고객이 실제로 체감할 수 있는 효율성 향상을 제공하겠습니다. 제조의 디지털 전환이 필요한 시점, 글룩과 함께 산업용 3D프린팅 기술을 현장에 구현해보시기 바랍니다.

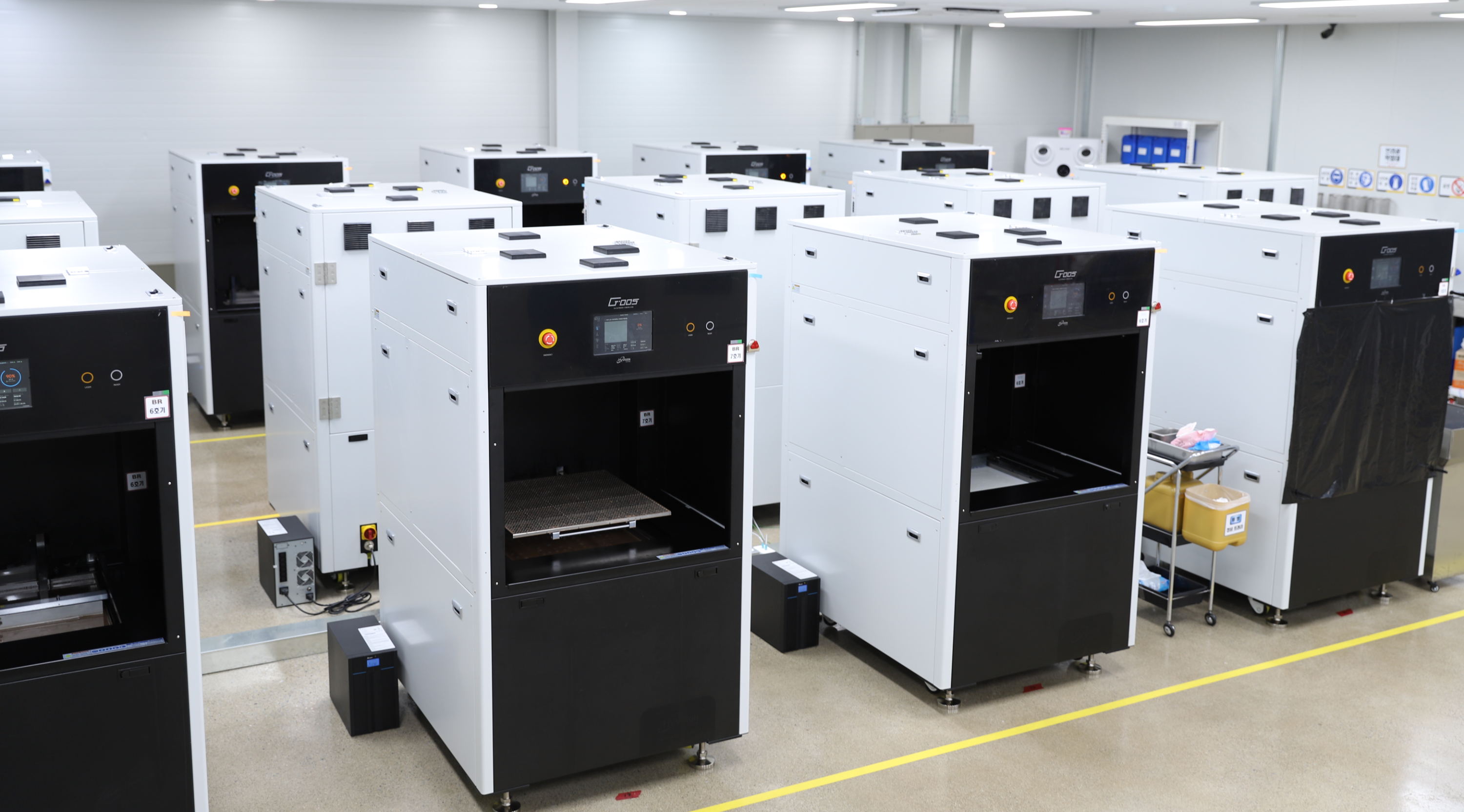

GLUCK은 대량생산이 가능한 산업용 3D프린팅 서비스 기업입니다.
작은 아이디어를 반복 가능한 생산성으로 전환해, 현실 가능한 제조 솔루션을 제공합니다.
지금 글룩에 문의해 보세요.
📩 제작 및 상담 문의: https://glucklab.com/
The Precision of Industrial 3D Printing: Innovating Jigs, Fixtures, and Inspection Tools with SLA Technology
Stereolithography (SLA) is a leading Additive Manufacturing technology that creates three-dimensional objects layer by layer by curing liquid photopolymer resin with an ultraviolet (UV) laser. First developed and patented by Charles Hull in 1986, it has established itself as one of the foundational technologies of 3D printing.
An SLA printer is typically composed of a resin tank, a build plate, a laser, and galvanometers that precisely control the laser's path, enabling very high-resolution output. Its operating principle is fundamentally different from FDM, which melts and deposits filament, or SLS, which sinters powder. SLA is distinguished by its smooth surface finish and excellent detail reproduction capabilities.
Initially, SLA technology was primarily used for prototyping. However, with advancements in material science and printer technology, its applications have expanded to include the production of functional parts and manufacturing aids. Improvements in the properties of photopolymer resins and more user-friendly machine designs have driven this evolution, moving beyond simple concept models to the fabrication of real industrial components.
Industrial 3D printing technology is changing the paradigm of the manufacturing industry. Once confined to prototyping, the technology has broadened its scope to include not only the production of final parts but also the creation of essential aids that govern the efficiency and quality of the production line. Specifically, SLA (Stereolithography) 3D printing, with its unparalleled precision and surface quality, is bringing innovation to the fabrication of essential manufacturing tools: Jigs, Fixtures, and Inspection Tools.
The era has arrived where manufacturing aids that once took weeks and incurred significant costs via traditional CNC machining can now be produced in a single day at a much lower cost through industrial SLA 3D printing. This article will take an in-depth look at how GLUCK's core SLA technology maximizes precision and productivity on the factory floor, exploring its principles and real-world industry case studies.
The Importance of Manufacturing Aids and the Role of Industrial 3D Printing
In the manufacturing process, jigs, fixtures, and inspection tools are indispensable for efficiently producing identical and interchangeable parts. They play a key role in ensuring repeatability and precision by accurately holding a workpiece (fixtures), guiding a cutting tool (jigs), and verifying the quality of the final part (inspection tools).
However, traditional metal fabrication methods have been a bottleneck to rapid process improvement due to time, cost, and limitations in creating complex geometries. This is precisely where industrial SLA 3D printing emerges as a powerful alternative. With just a digital design, custom tools of any complex shape can be rapidly produced, dramatically enhancing the agility and efficiency of the manufacturing process.
The high repeatability and precision of SLA reduce operator error and improve both production efficiency and quality simultaneously. A digital-to-physical workflow shortens the design-build-test-iterate cycle to within a single day, aligning perfectly with the core values of modern manufacturing: continuous process improvement and increased productivity.
Concepts and Applications of SLA 3D-Printed Jigs, Fixtures, and Inspection Tools
GLUCK's industrial SLA technology provides optimized solutions tailored to the purpose of each manufacturing aid.
1. Jigs: The Perfect Guide for Precision Work A jig's role is to guide a cutting tool to a precise location for operations like drilling or part alignment. Industrial SLA 3D printing offers the following advantages:
- Precise Custom Design: Create custom drill jigs that fit perfectly onto complex part contours, eliminating human error at the source.
- Lightweight and Ergonomic: Made from lightweight polymer resin, these jigs reduce operator fatigue and can be designed ergonomically to improve work efficiency.
- High-Performance Material Application: Using high-strength materials like GLUCK's heat-resistant 'Jaws Gray' resin, drill guides with durability comparable to metal can be produced rapidly.
2. Fixtures: Ensuring Quality Consistency with Unwavering Hold A fixture is a tool that holds a part securely in place during machining, assembly, or welding. SLA technology revolutionizes fixture production:
- Complex Geometry Fixation: Create custom fixtures that can securely hold irregularly shaped or delicate parts without causing damage.
- Functional Integration: Directly integrate features like RFID tag pockets, text engravings, and clamping functions into the fixture design to enhance functionality.
- Case Studies: Volvo Trucks improved both production speed and quality by implementing over 500 SLA 3D-printed fixtures. Ashley Furniture saved 50% on costs compared to outsourcing by fabricating fixtures in-house.
3. Inspection Tools: Enhancing the Precision of Quality Control An inspection tool is a key quality control device used to assess whether a product meets its design specifications. Industrial SLA 3D printing is optimized for creating these tools:
- High Precision: Ideal for producing high-resolution inspection tools like Go/No-Go gauges, profile gauges, and CMM (Coordinate Measuring Machine) fixtures to increase measurement reliability.
- Rapid Replacement and Modification: When a gauge is worn or the design changes, a new one can be printed immediately, minimizing downtime in the quality control process.
- Transparent Material Utilization: Using GLUCK's Clear Resin, it's possible to visually inspect fluid flow inside a part or check the alignment of components, greatly expanding its utility.
The Overwhelming Advantages of SLA 3D Printing: Why the Industry Chooses SLA
The reasons why industrial SLA 3D printing is regarded as the most suitable technology for creating jigs, fixtures, and inspection tools are clear.
- Exceptional Precision and Surface Quality: SLA boasts the best resolution among 3D printing technologies. A smooth surface comparable to injection molding reduces post-processing time and ensures measurement accuracy.
- Increased Production Speed and Reduced Lead Time: Unlike CNC machining which can take weeks, the entire process from design to fabrication and testing can be completed in a single day. This accelerates the development cycle and allows for a nimble response to market changes.
- Cost-Effectiveness: Small-batch custom production is possible without expensive molds or tooling. With minimal material waste and the ability to easily reprint worn tools, long-term maintenance costs are reduced.
- Design Freedom and Functional Integration: It materializes complex designs that are impossible with traditional methods, such as internal cooling channels and undercuts, and can integrate various functions directly into the tool.
- Material Diversity: GLUCK offers one of the widest portfolios of materials in plastic 3D printing, ranging from standard resins to heat-resistant, durable, transparent, ESD-safe, and biocompatible resins. This allows for the creation of custom tools that perfectly match the customer's specific requirements.
Conclusion: GLUCK, Your Partner in Manufacturing Innovation
Industrial SLA 3D printing is fundamentally changing how manufacturing aids like jigs, fixtures, and inspection tools are made. This is more than just making tools; it provides manufacturers with a powerful means to optimize production processes, reduce costs, and respond agilely to ever-changing market demands.
GLUCK, with its proven industrial SLA technology and deep understanding of a wide range of materials, is a partner that designs and improves our customers' manufacturing competitiveness. We will go beyond simple printing services to assist you through the entire process—from initial design to iterative testing and final delivery—to provide efficiency gains you can actually feel. At a time when digital transformation in manufacturing is essential, we invite you to implement industrial 3D printing technology on your factory floor with GLUCK.
GLUCK is an industrial 3D printing service company capable of mass production. We transform small ideas into repeatable productivity, providing realistic manufacturing solutions.
Contact GLUCK today.
📩 For production and consultation inquiries: https://glucklab.com/
